早在今年1月份,三星就取消了S21系列部分機型的原裝充電器,這也一度引發商業熱議。不過即便如此,三星還是在充電配件方面下了不少功夫,除了旗艦手機標配的25W PD快充外,還推出了45W PD快充充電器,以滿足使用者對大功率快充的選購需求。
此外來自產業鏈的訊息顯示,三星也佈局了65W PD快充、30W PD快充等產品線。早些時候,充電頭網分享了三星65W PD快充充電器(未上市)的內部拆解,近期又拿到一款30W PD快充充電器。與此前最大的不同在於,這款30W充電器配備了1A1C兩個輸出介面,這也是三星首款雙口PD快充配件,下面就為大家帶來產品的內部拆解。
需要注意的是,目前這款產品並未對外銷售,本次拆拆解僅供參考,具體的產品細節,還是要以最終出貨的版本為準。
一、三星30W 1A1C快充充電器外觀
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/3f4d-9338315d5159b732191f5f57599444c8.jpg)

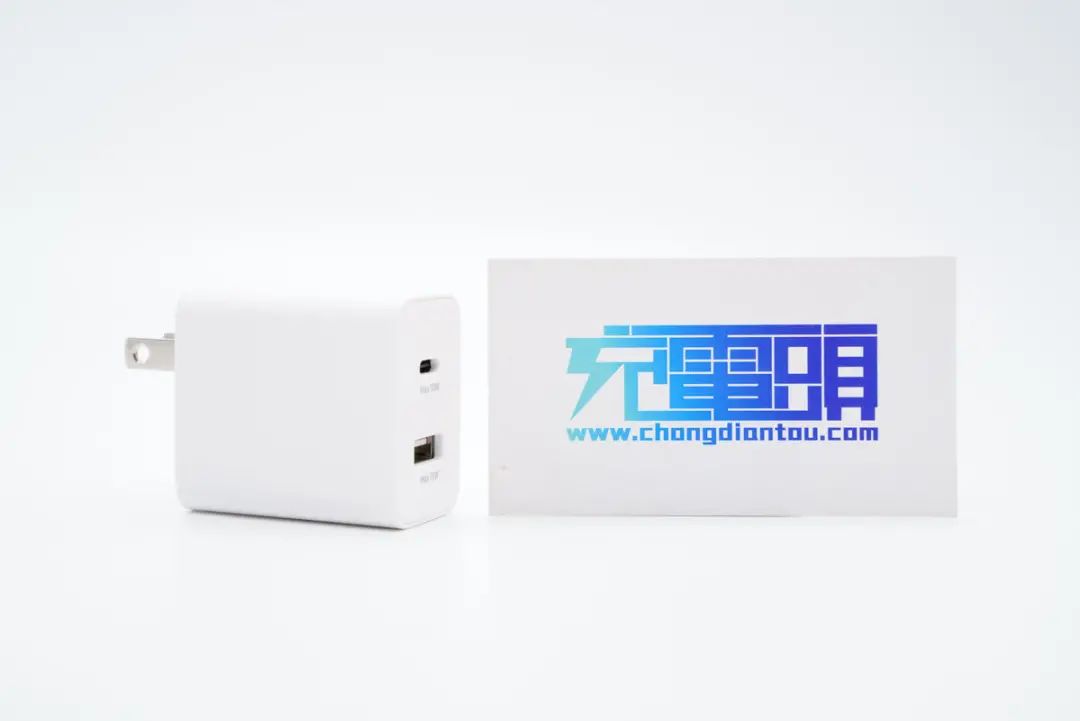

三星30W 1A1C快充充電器採用白色硬質外殼,本次拿到的是美規版本,固定插腳設計,輸出端配有USB-C和USB-A兩個輸出介面。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/e9b9-2e7e0fabcd60914aaabb4be159c0b397.jpg)

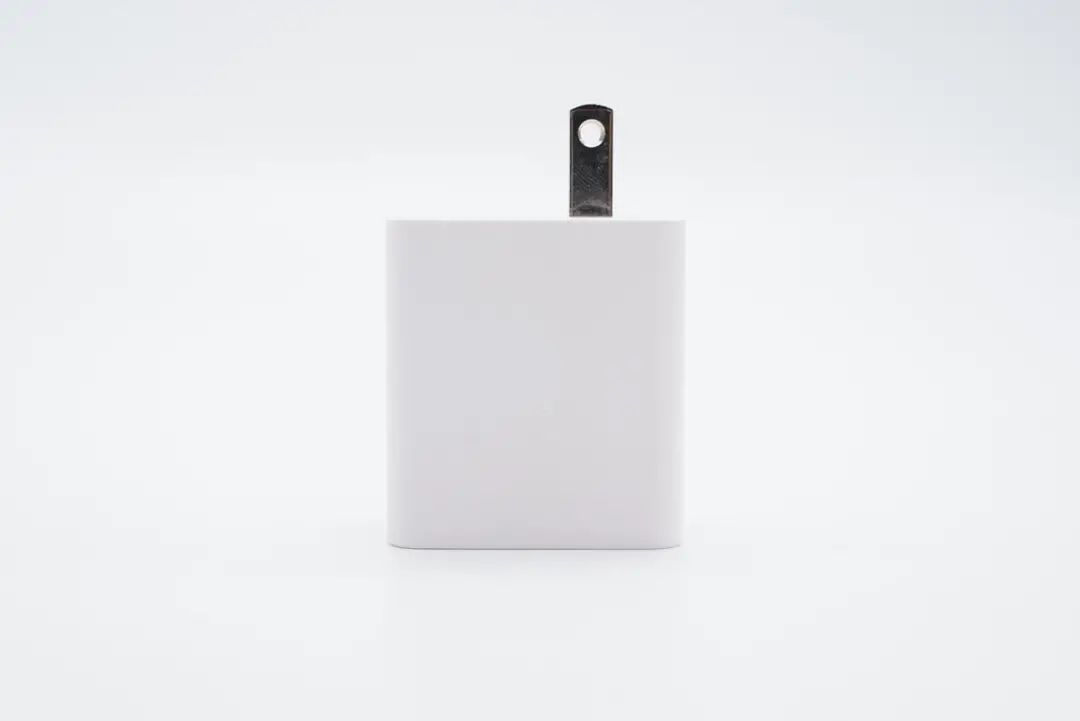

充電器正面印有Super Fast Charging字樣。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/69ac-ce87a5ebf7b919596f59f9a09991f644.jpg)

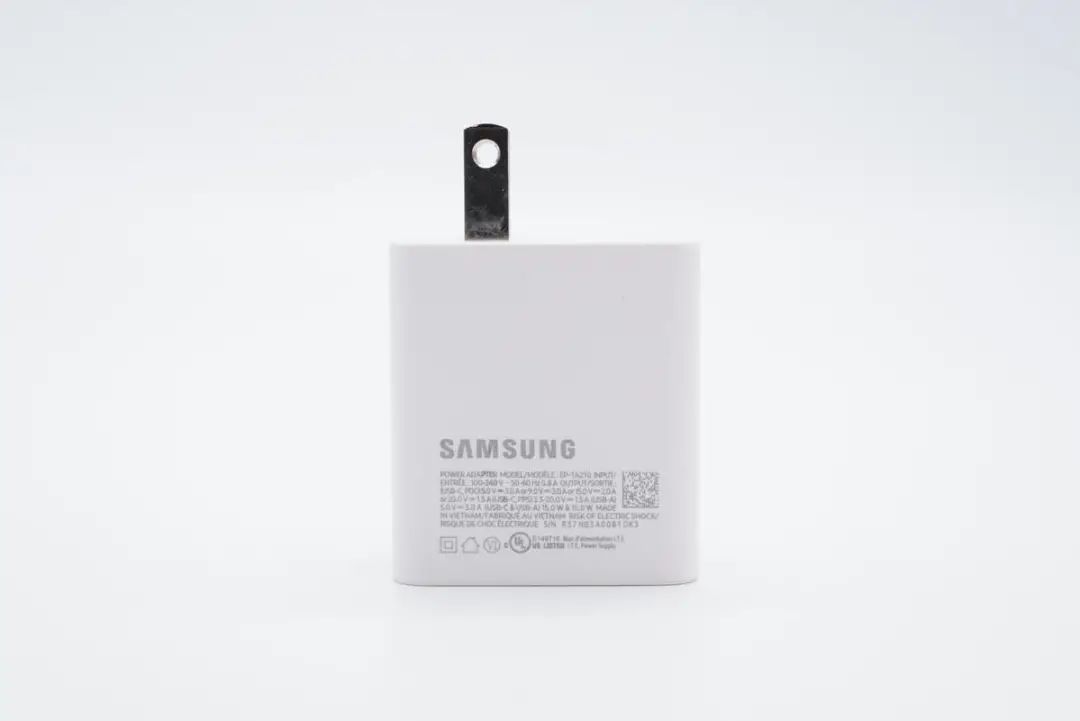

背面為SAMSUNG品牌以及詳細的產品引數,產品型號EP-TA210,支援100-240~50/60Hz 0.8A 輸入,USB-C介面支援5V3A、9V3A、15V2A、20V1.5A以及3.3-20V1.5A輸出,USB-A口支援5V3A輸出;雙口同時輸出:15W+15W,越南製造,已有VI級別能效認證以及UL認證。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/1bc1-18f47a8d829880bdfdb91255cd6853c1.jpg)

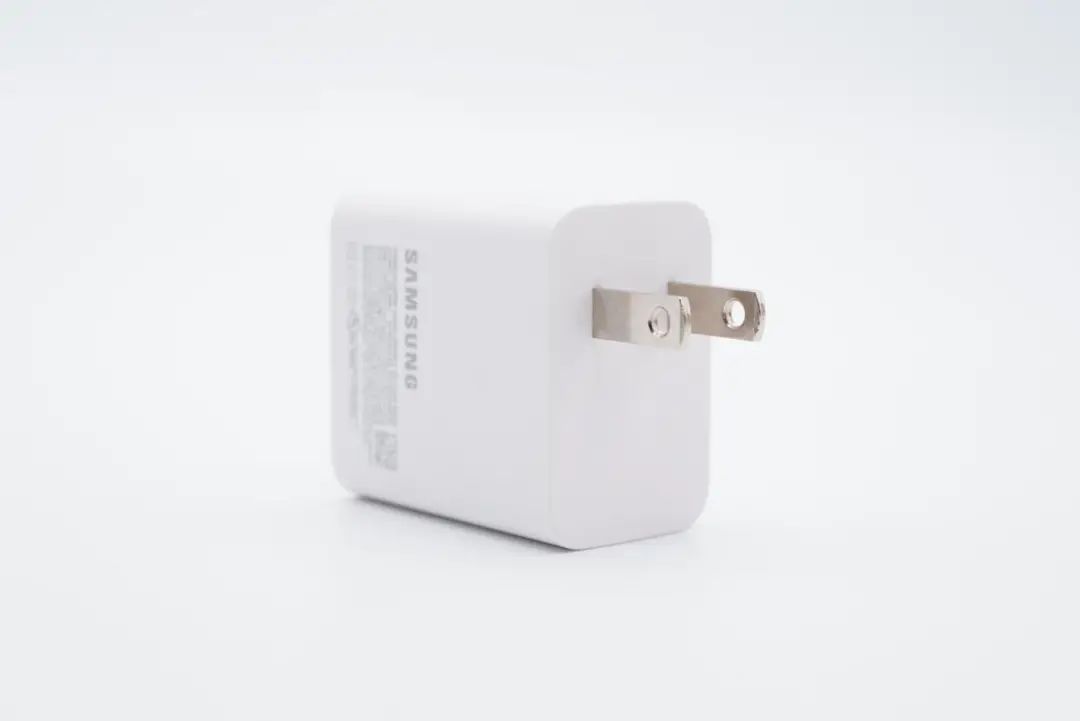

輸入端插腳特寫。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/99c9-6a2ac06207b9fa9b8e8af2fc8a3f9383.jpg)

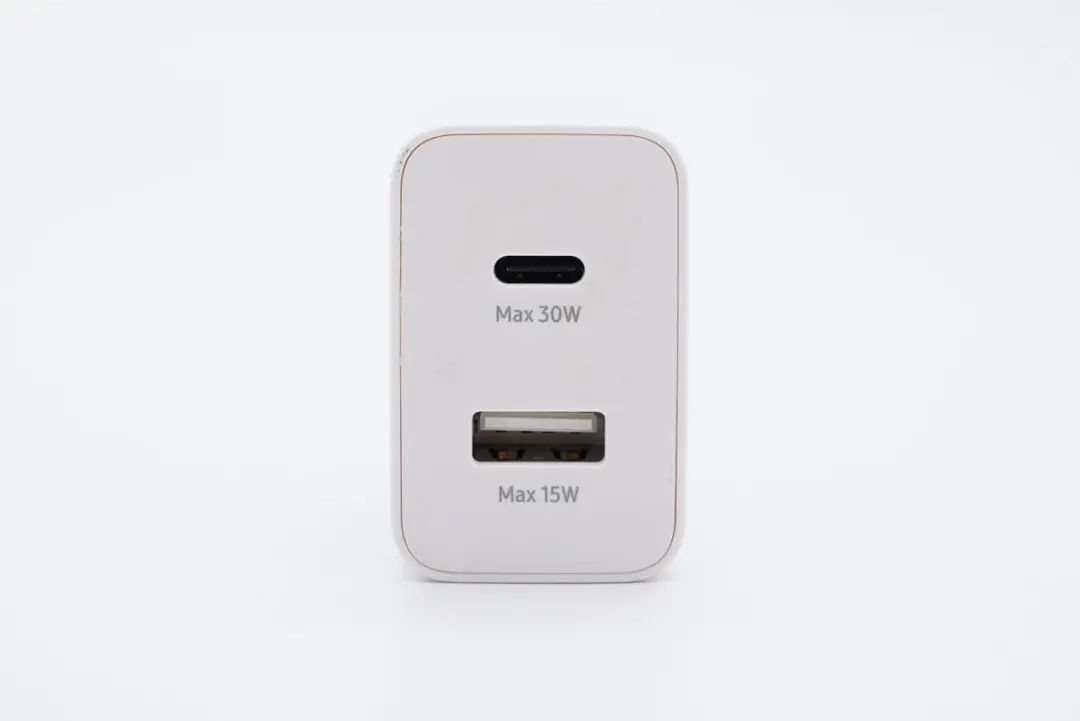

輸出端兩個介面,C口採用黑色膠芯,A口為白色膠芯,並且分別標註了Max 30W和Max 15W字樣。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/d02e-fc970264cd89636aabdffdf4de04719c.jpg)

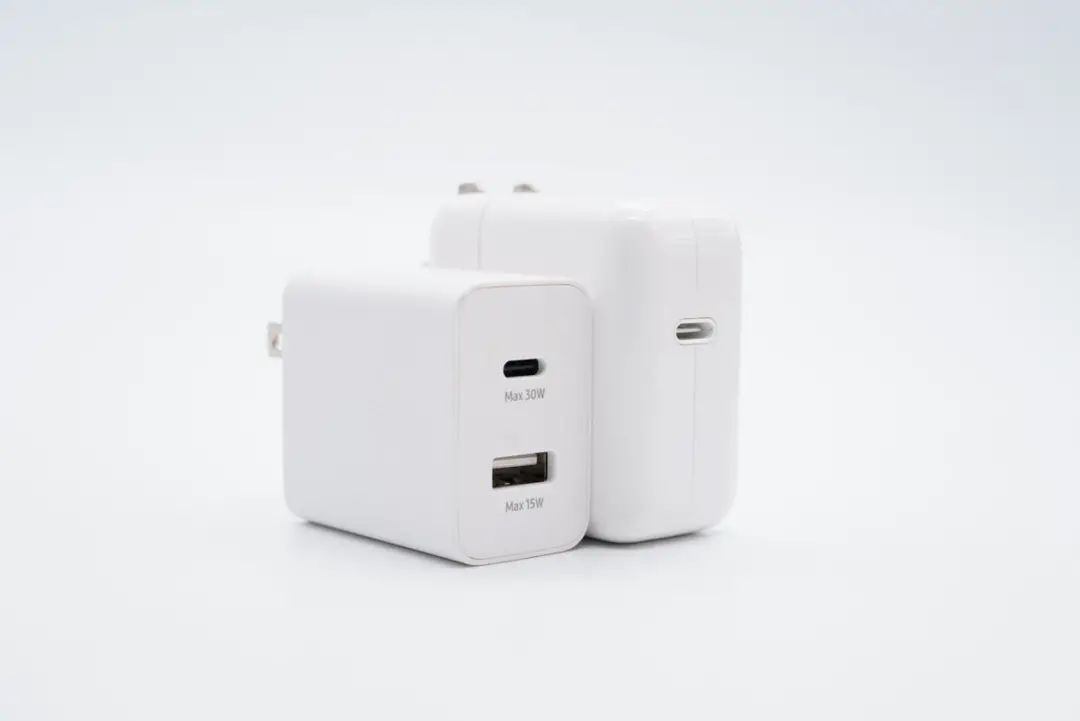

與蘋果原裝30W PD充電器相比,三星這款同功率的1A1C充電器顯得更加小巧。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/95fe-98eb4ca2e295f1caca696921cb644763.jpg)

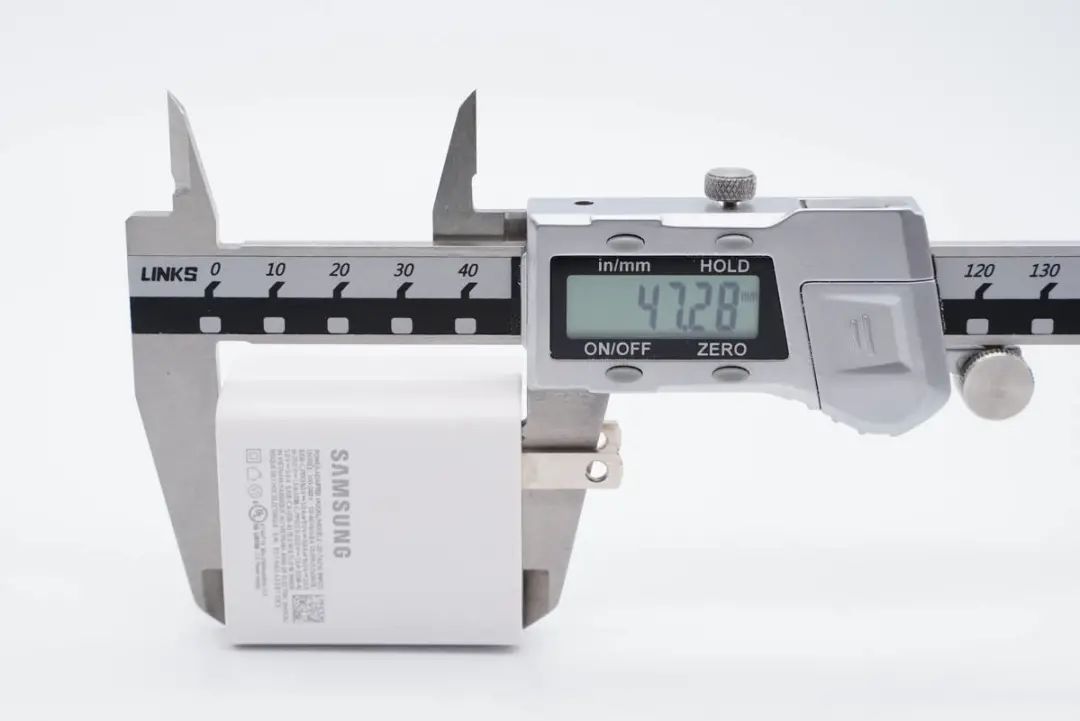

尺寸方面,充電器不帶插腳的長度約為47.3Mm。
![](http://n.sinaimg.cn/sinakd20211107s/200/w1080h720/20211107/4258-523674c80749521fcda0b5fa95b8e181.jpg)
寬度約為43.4mm。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/f8a5-adea6c8fd09427d528ea585ac53bc5c9.jpg)

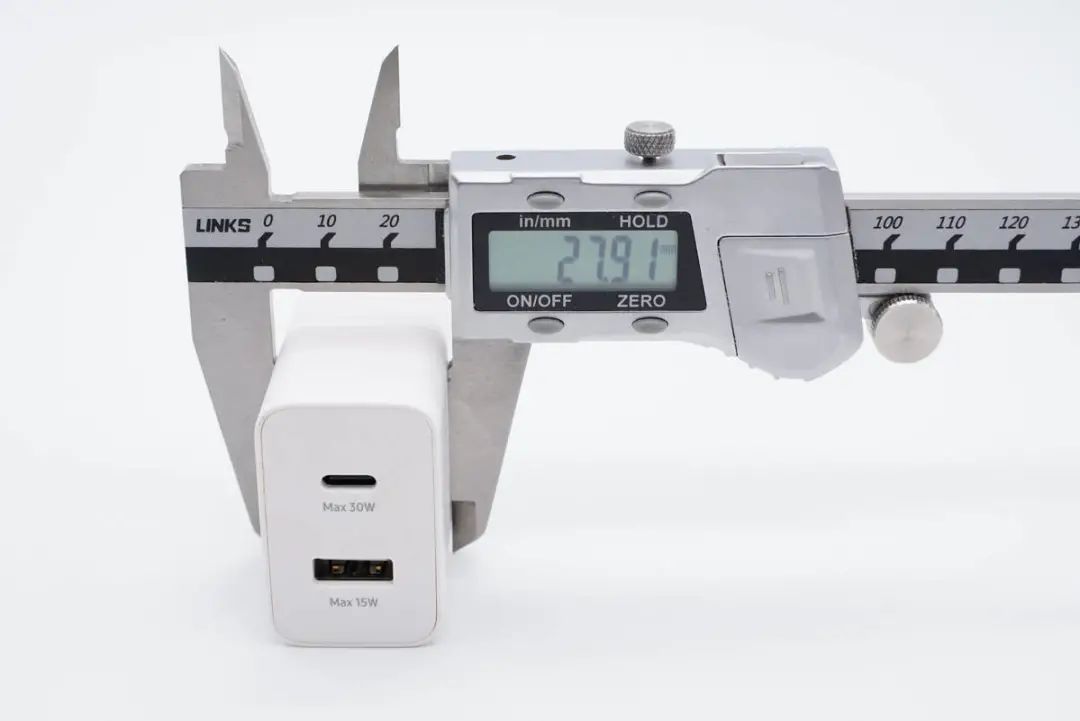

厚度約為27.9mm。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/c8dd-dfa0fdd1b00c5526cc11ee3d780b14b1.jpg)

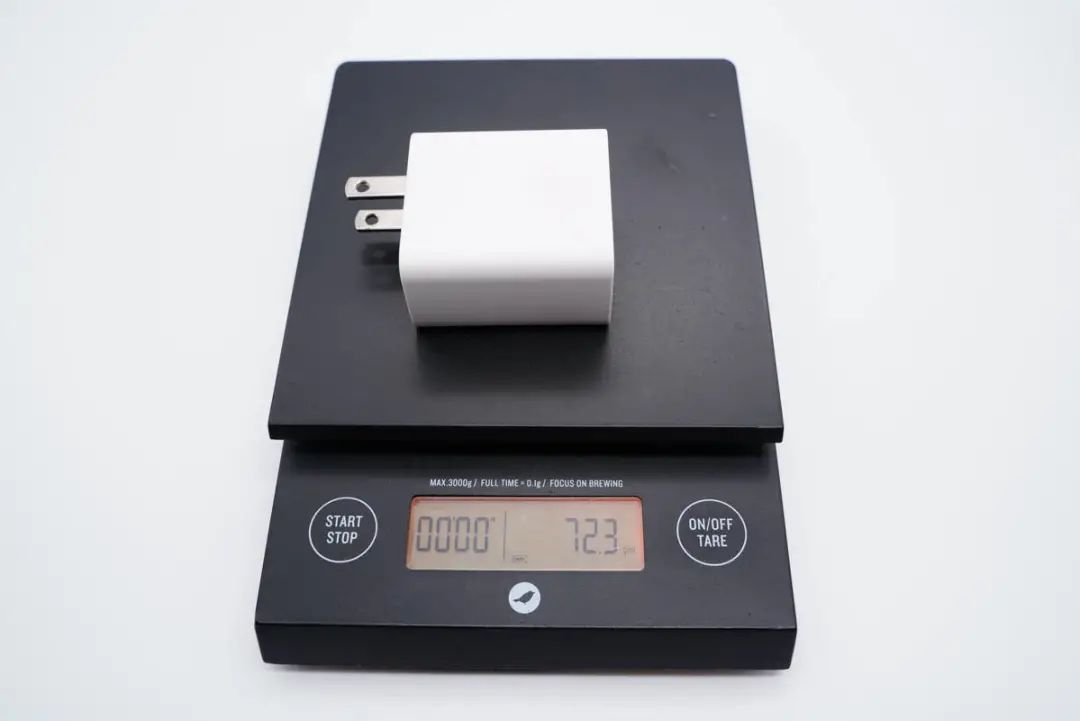

淨重約為72.3g。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/f996-1140948ef6f1751790499c2338296171.jpg)
拿在手中,是比較輕巧易攜帶的。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/55d3-fc617358e625dafd7e4f9b1bad72e475.jpg)

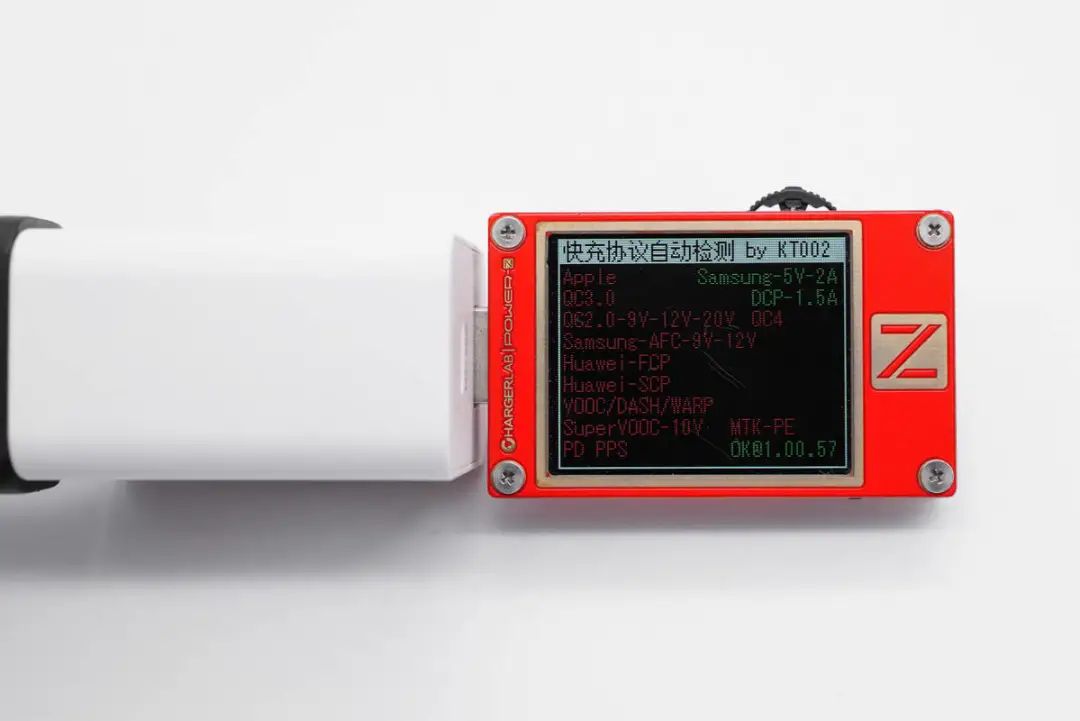

效能方面,使用ChargerLAB POWER-Z KT002檢測充電器A口的輸出協議,顯示僅支援Samsung5V2A和DCP協議。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/fc00-32de0d5d55c631273d05996c7c8adedf.jpg)

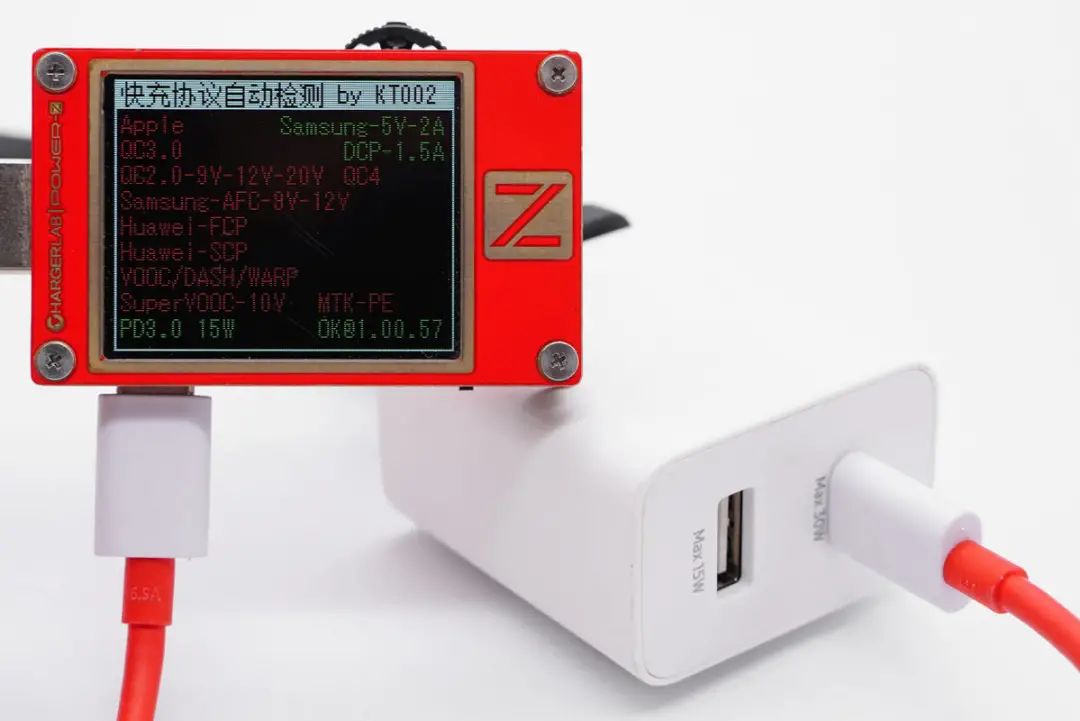

USB-C口輸出除了Samsung5V2A和DCP協議外,還支援USB PD3.0協議。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/0289-9ebd092f4faaf8e88e10f739cec2cc99.jpg)

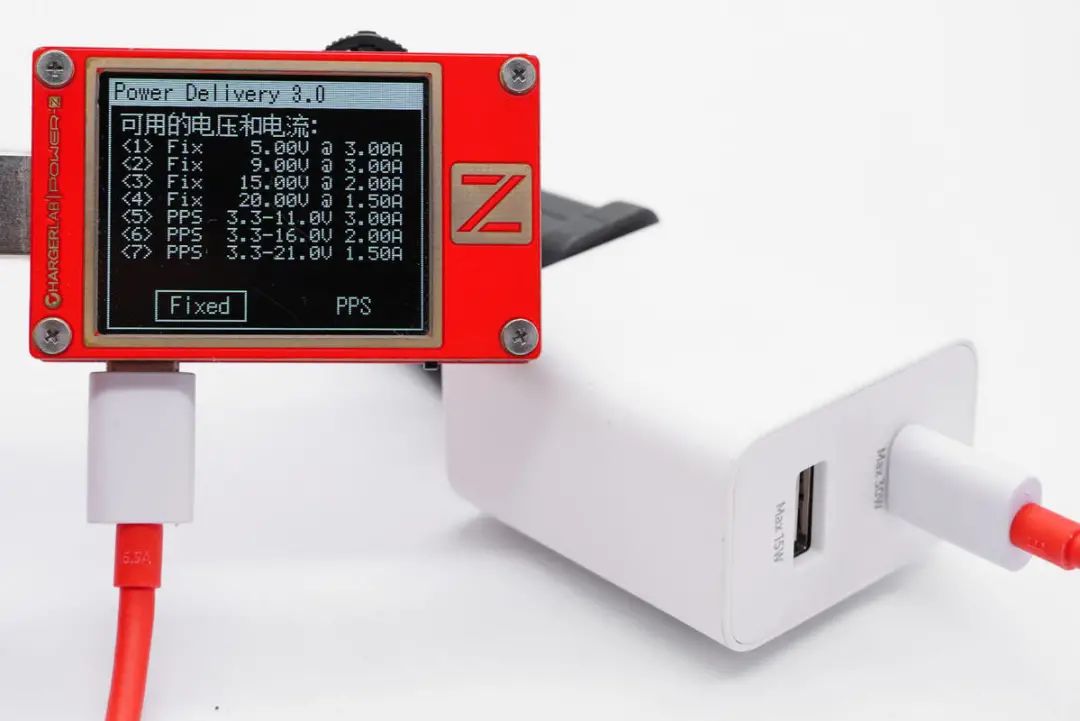

繼續檢測USB-C口的PDO報文,顯示支援5V3A、9VA3、15V2A、20V1.5A四組固定電壓檔位,以及3.3-11V 3A、3.3-16V 2A、3.3-21V 1.5A三組PPS電壓檔位。
二、三星30W 1A1C快充充電器拆解
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/86ae-e640f7ea25f5fa98beeb1de56980598b.jpg)

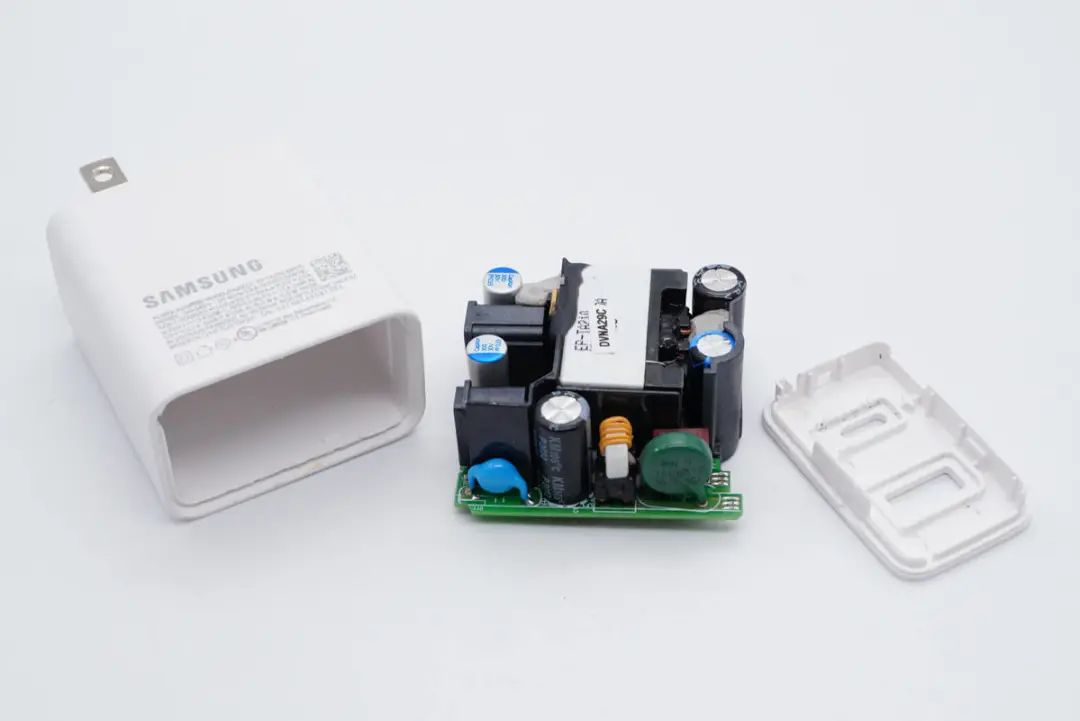

從輸出側開啟充電器外殼,取出內部PCB電源模組。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/3ffd-3034094f1b5d05f43970fc33d469a957.jpg)

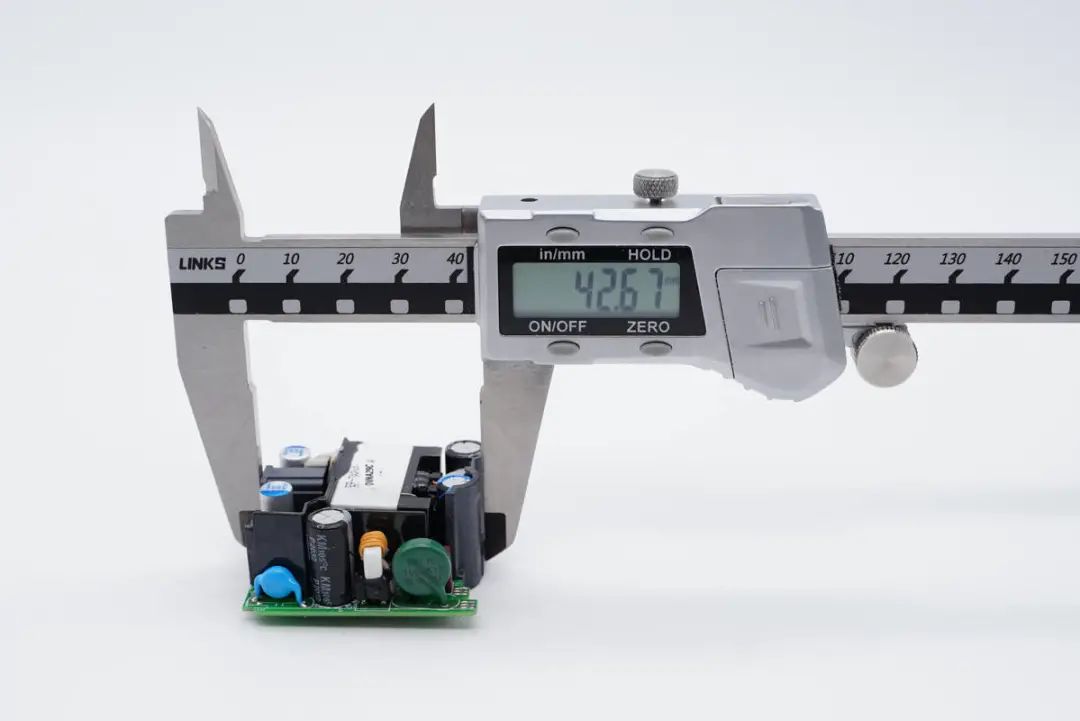

帶能源模組的長度約為42.7mm。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/b577-bbb135b646d7833d65e495ed33ecc792.jpg)

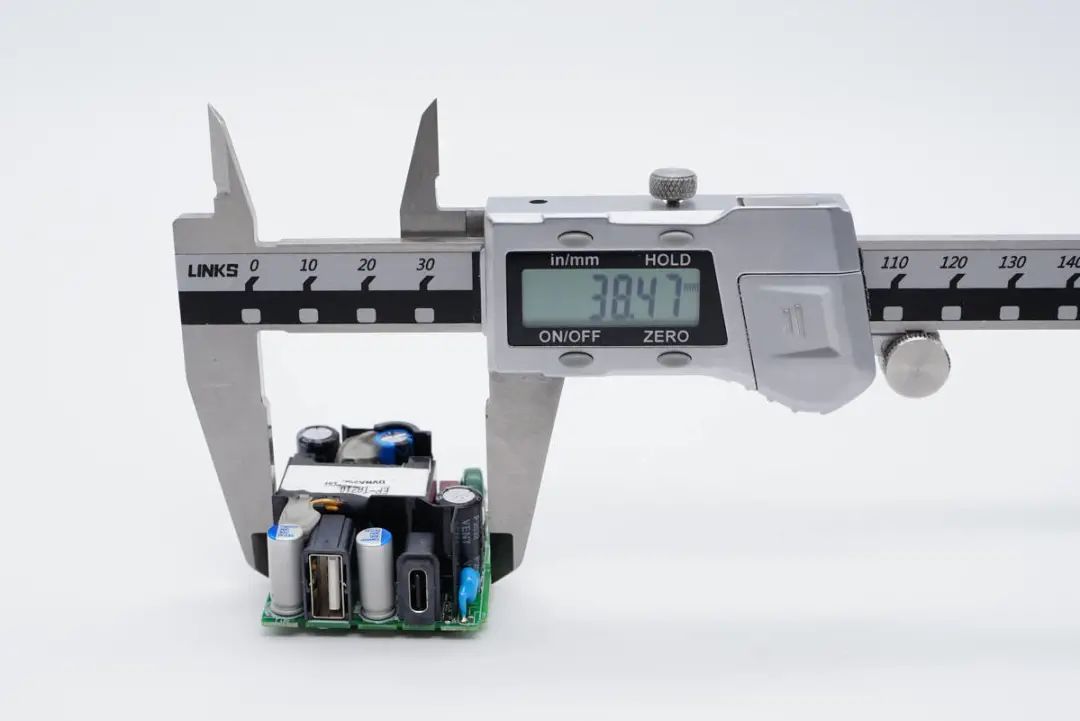

寬度約為38.5mm。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/7706-09e499759dfc324e14c2d56c67b07ab0.jpg)

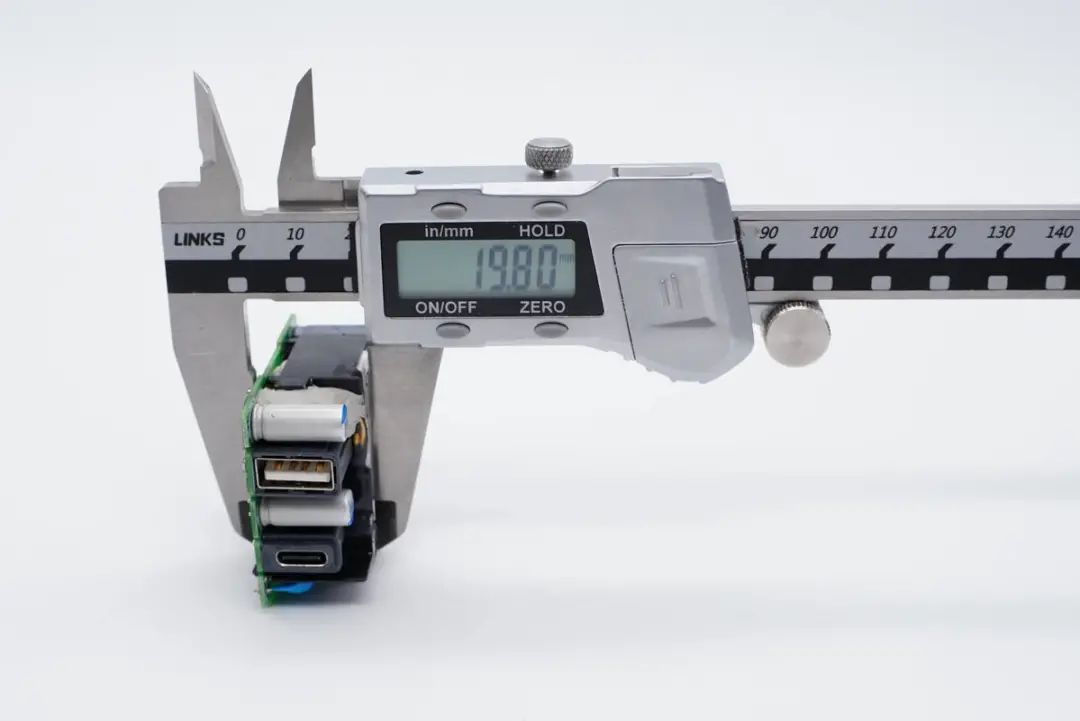

厚度約為19.8mm。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/1a20-72e4845c526d9c40b79a20a8a189e185.jpg)

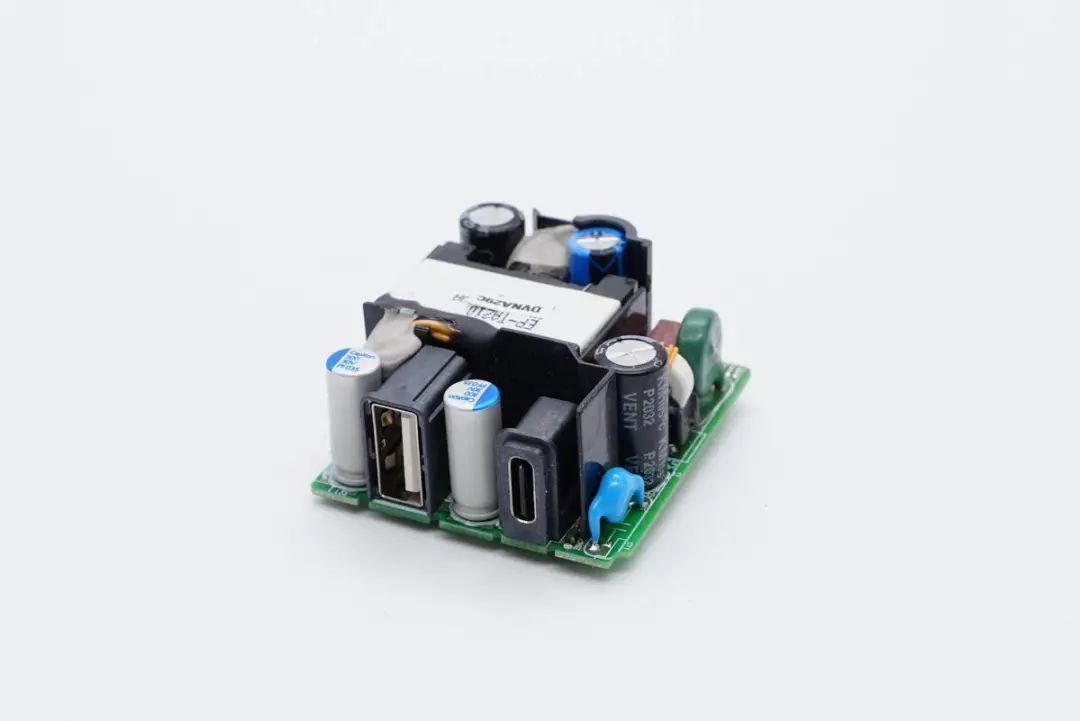

三星原裝充電器的內部設計基本已經自成一套風格,即使有注膠,也都做得非常整齊乾淨,這也體現了大廠對產品設計更高的追求。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/abcc-f0288bbb68c33c8f4db04c31a7908429.jpg)

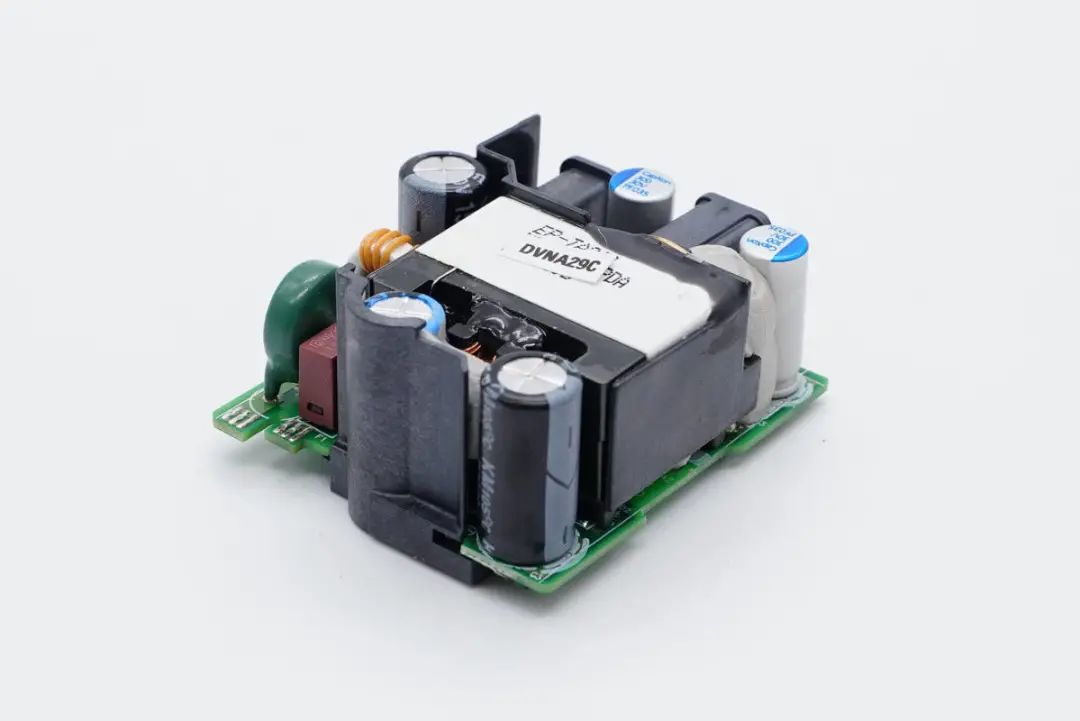

電源模組的正面的元器件佈局非常緊湊有序,輸入端通過PCB板金手指直接與外殼插腳彈片接觸取電,兩顆高壓電解電容增加了塑料板隔離絕緣。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/b635-3e1e2a8b9374fb2536725839e236ef64.jpg)

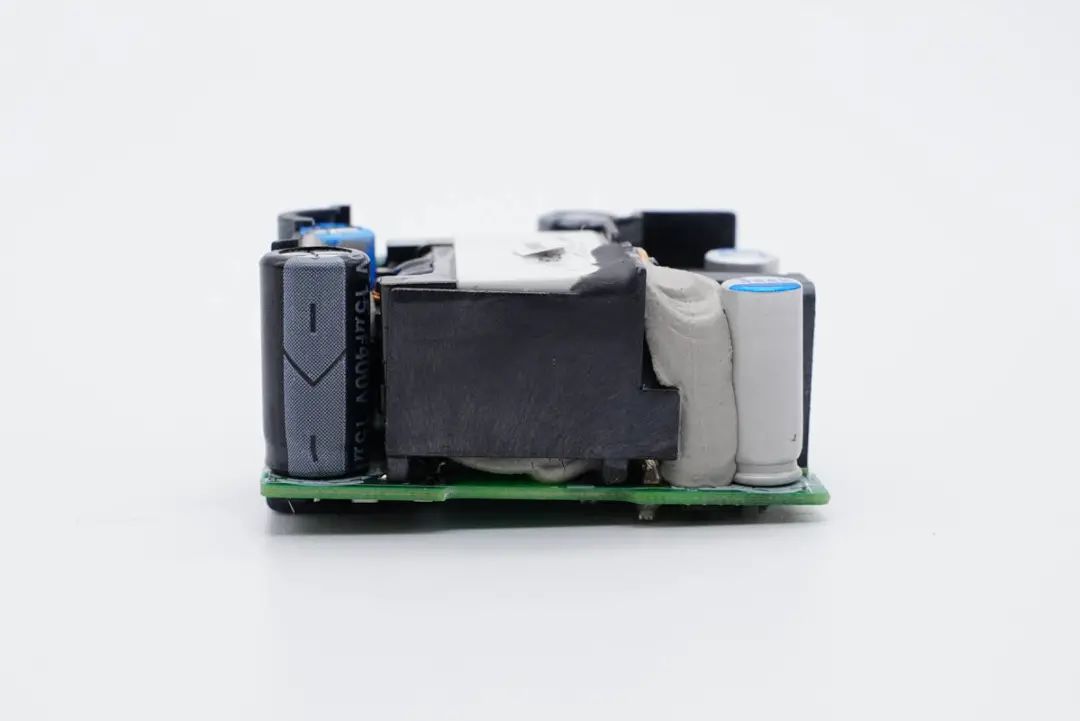

從側面來看,左側輸入端是高壓濾波電解電容,中間是變壓器,右側是輸出濾波的固態電容。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/3bbc-b2aa9e48faac9c1f4bb000cab50037a0.jpg)

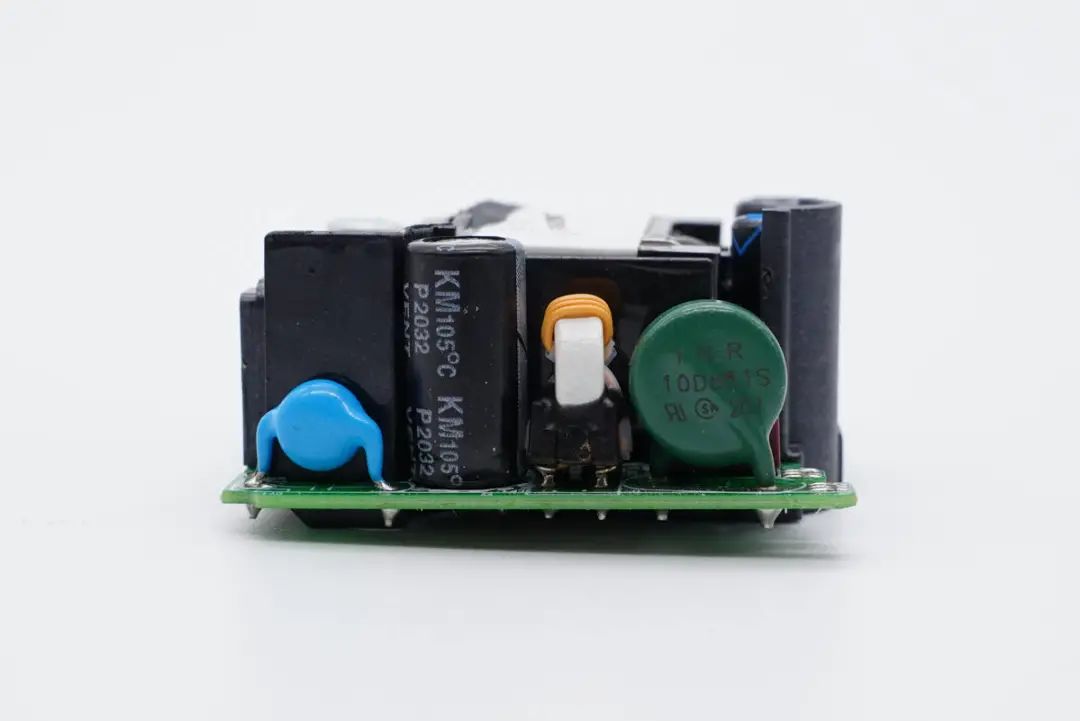

對面一側可見壓敏電阻、共模電感、高壓電解電容以及Y電容等。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/40a1-5bf9ea1cdab006e2a1b0a1416f8e2a29.jpg)
輸出端的兩個介面,分別採用塑料殼封裝,起到防塵作用。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/fead-a14ddb77edfade849eff2e45d9978d17.jpg)

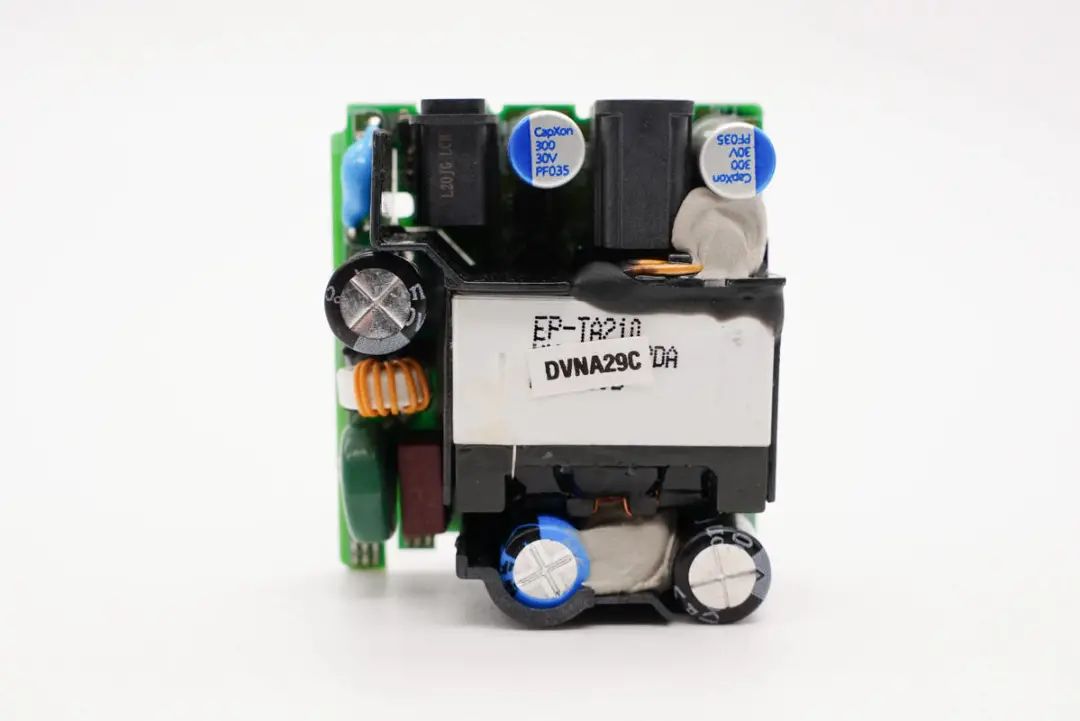

正面可見電源模組的初級和次級之間設有絕緣板進行隔離。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/7b23-dfce24717060325f48ef59f219bc3bf9.jpg)

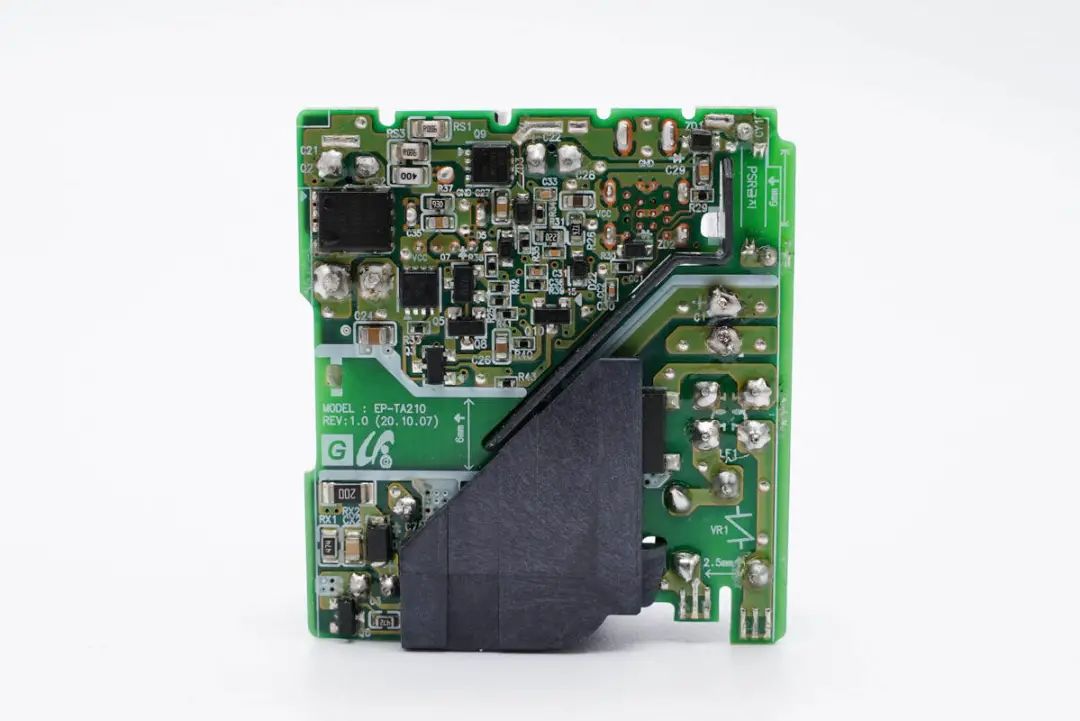

PCB板背面主要是貼片元器件,初級和次級之間鏤空處理並加絕緣板隔離。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/558c-a55854c3ba2ddc313ab52354b0cf96c9.jpg)

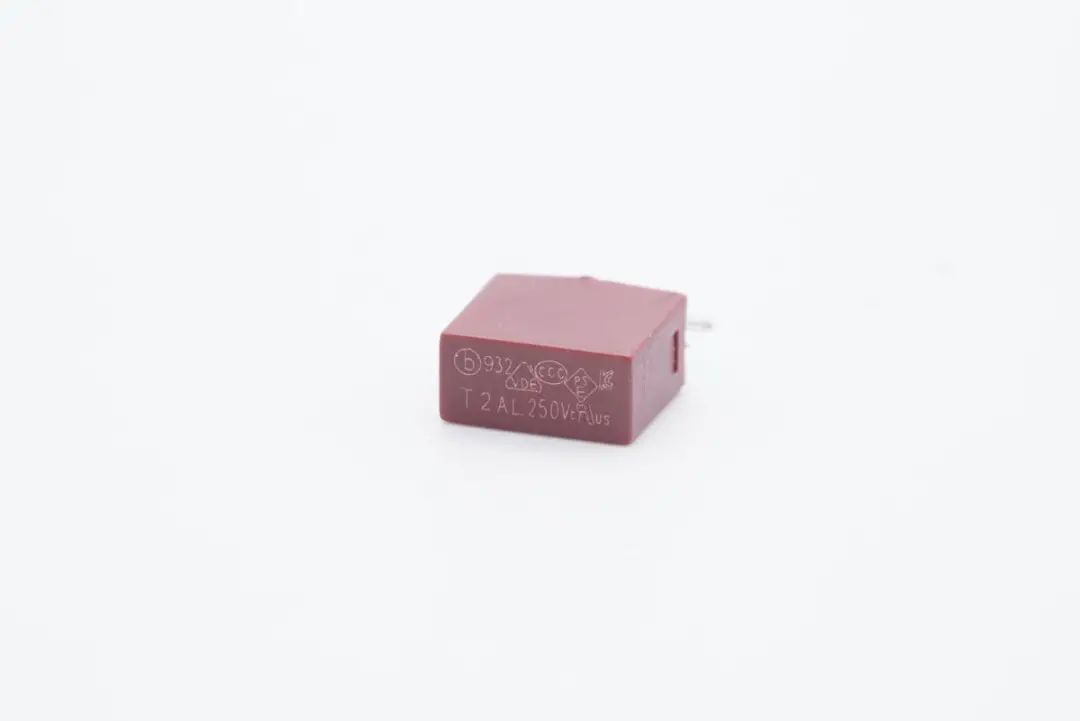

輸入端採用了一顆250V 2A的延時保險絲。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/1b07-e055fba8500722aed171eb1b10435ebc.jpg)

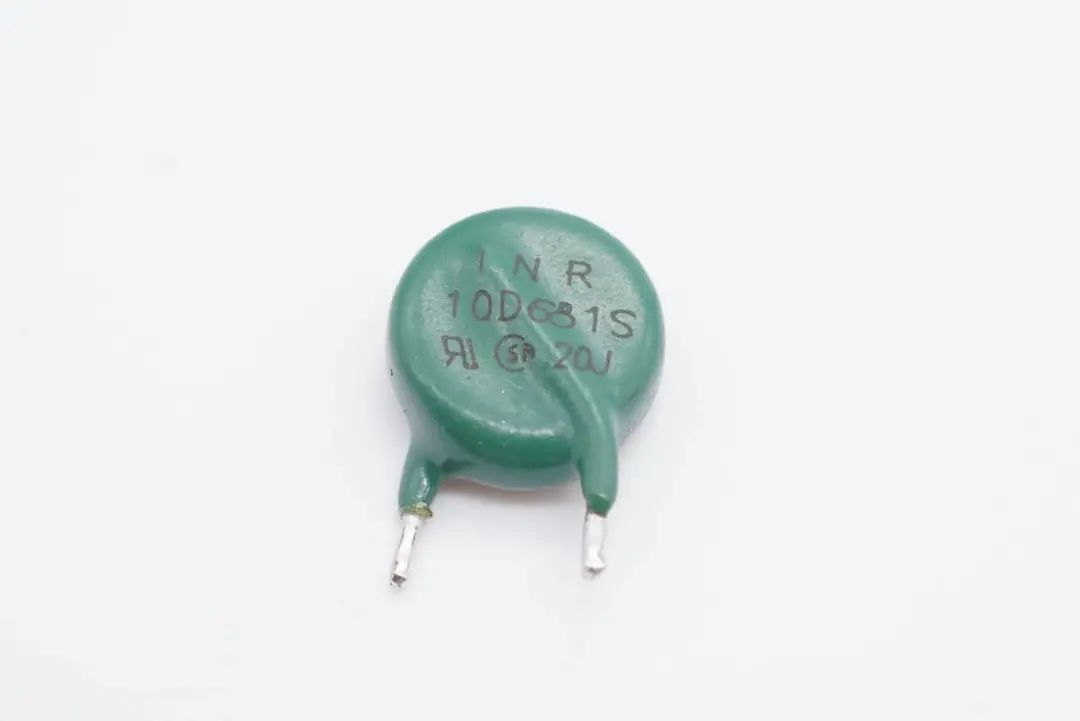

壓敏電阻,用於抑制異常的浪湧,保護後級電路。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/5030-978b6044660c23131adac503a3a5878a.jpg)
共模電感用於濾除EMI干擾。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/c0d0-d5225d650799efe44c78e0cc4be5a310.jpg)

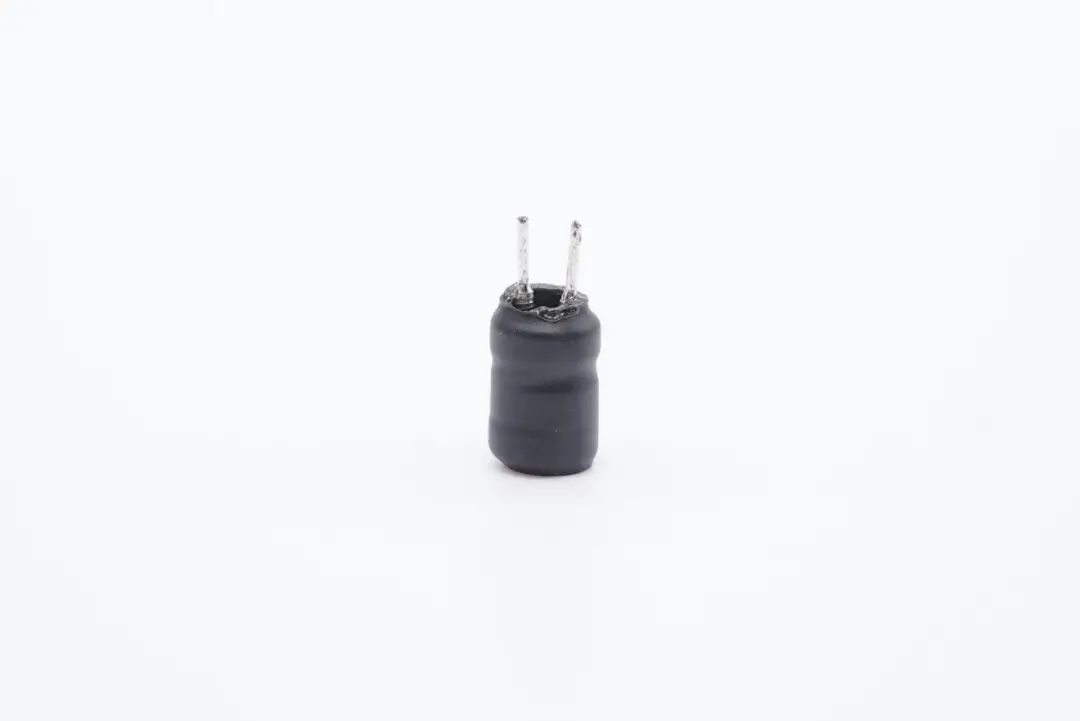

工字電感特寫。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/ceab-9b451c4a145a9e589a2c9aa6bc3581c4.jpg)

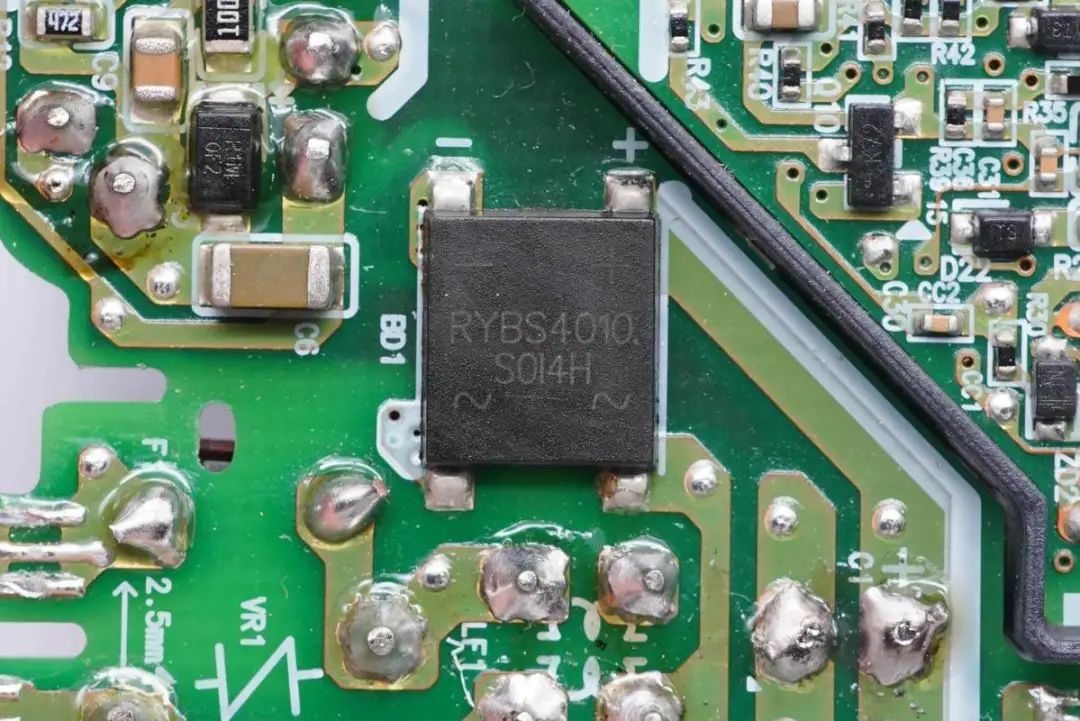

輸入整流採用一顆絲印RYBS4010的整流橋。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/7b8e-ca09c08bd7fc189c4cfd1b6cd527e1e1.jpg)

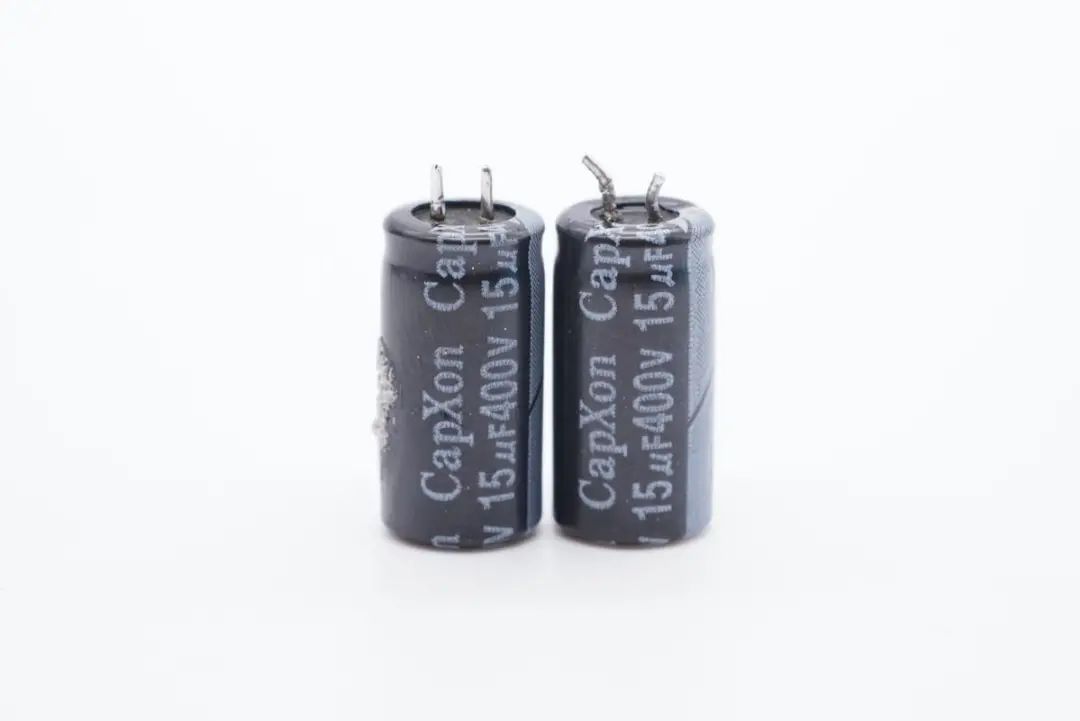

輸入端的兩顆黑色高壓電解電容均來自CapXon豐賓,其中兩顆規格均為400V 15μF。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/2ef8-cd817f7b2e184f7eef26627900204219.jpg)
另外一顆電解電容同樣為豐賓品牌,400V 12μF。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/0b00-791a71af850dd7ed2f6ee95a0d501b93.jpg)

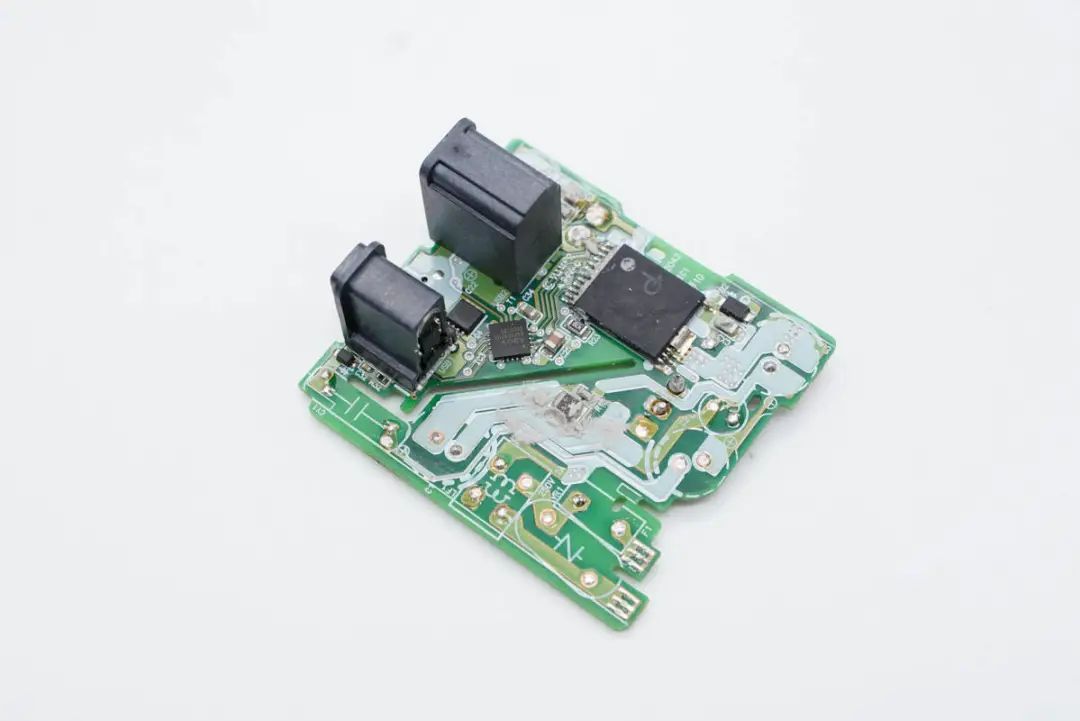

將正面的元器件拆除,可見PCB板上還設有電源晶片、協議晶片、VBUS開關管等。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/6177-5b43474b6a78451c1de618a77a7587d7.jpg)

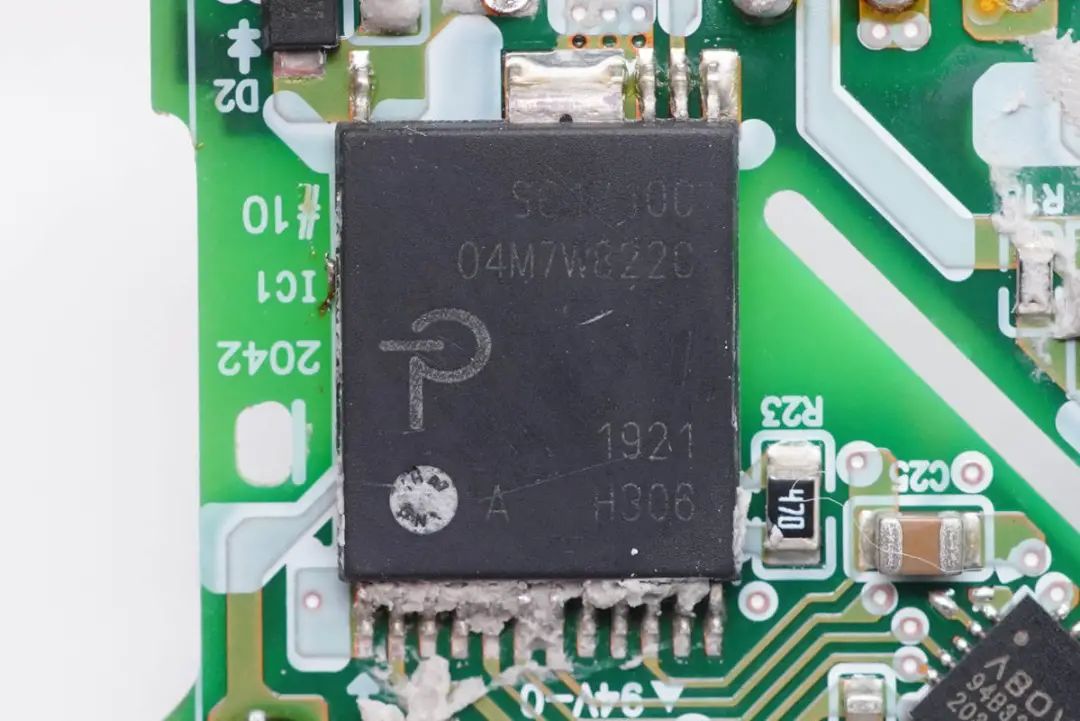

電源主控晶片來自PI,型號比較模糊,為三星的定製晶片,屬於InnoSwitch3-Pro家族,該晶片內建初級PWM控制器、初級開關管、次級同步整流控制器等。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/4475-85408f0e331fd98a38cd81b4277870b5.jpg)
變壓器同樣為三星定製,標註了型號EP-TA210。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/30a9-d952503fc3bb94e0ed06dafa9ec70641.jpg)

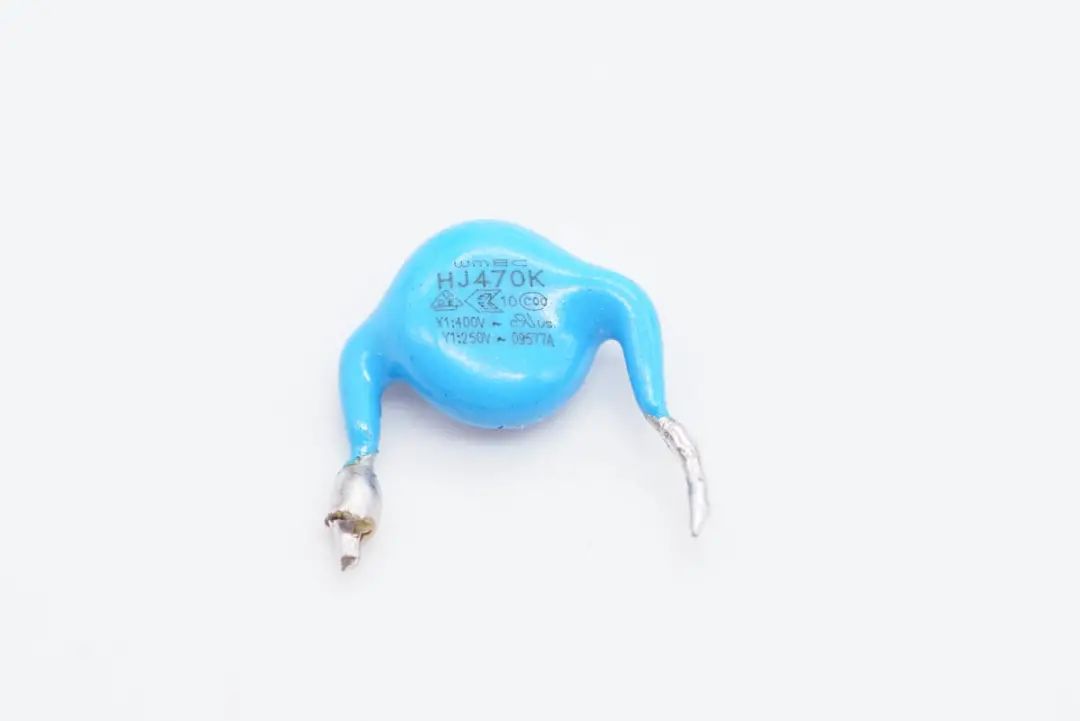

用於輸出抗干擾的Y電容特寫。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/49d5-4ad955acf9ba40b05a92f240148bd1fb.jpg)

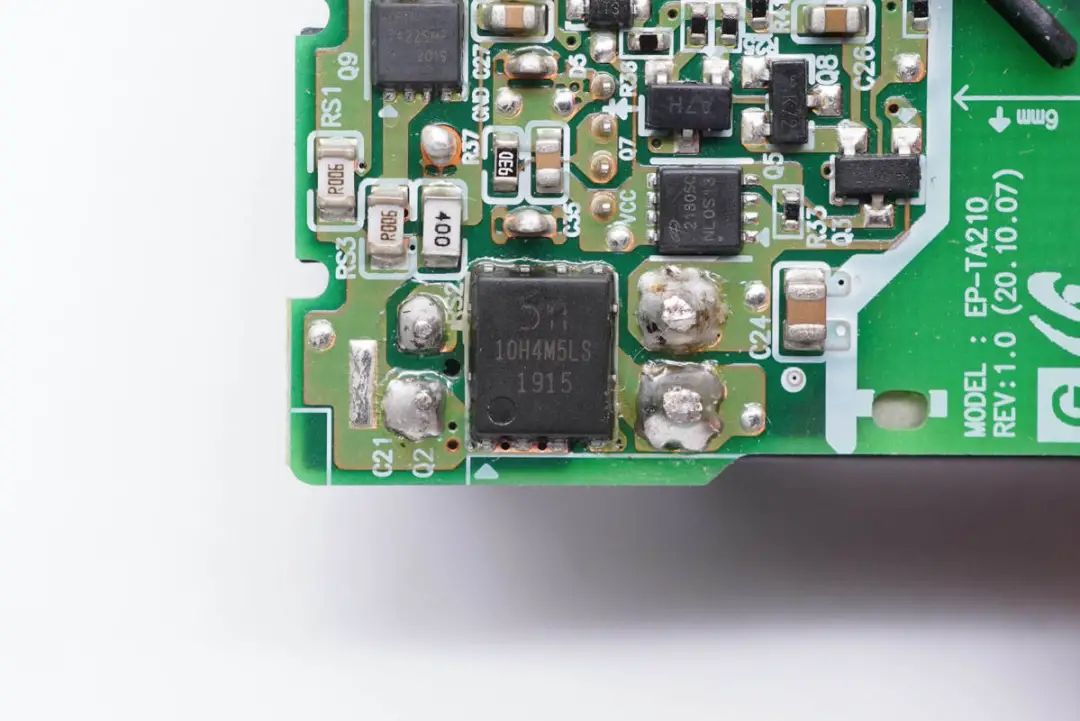

PCB板背面的同步整流MOS管來自DIODES,型號DMT10H4M5LPS,耐壓100V,由整合在PI主控晶片內部的同步整流控制器控制。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/99d3-95963e41d0610f67beb9225c2ada9bb7.jpg)

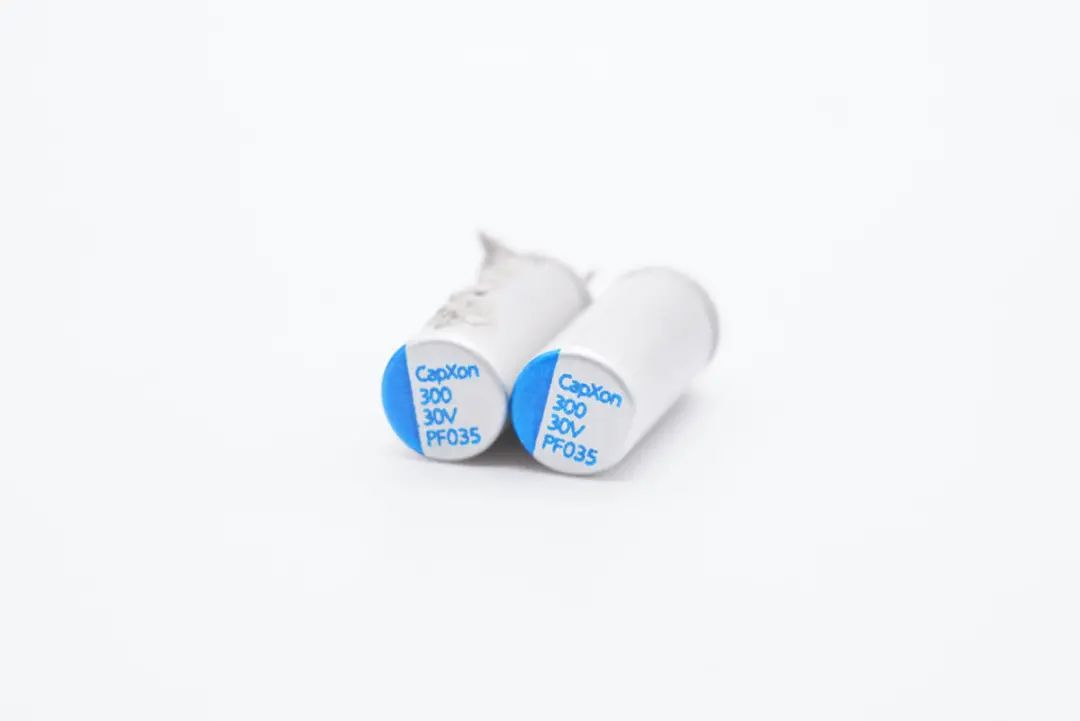

同步整流輸出濾波固態電容採用兩顆CapXon豐賓的固態電容並聯,規格均為30V 300μF。充電頭網瞭解到,豐賓電容已被華為、綠聯、ANKER、小米、vivo、惠普等知名品牌的百餘款快充產品採用。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/5ef7-e682a5bfde7f5d39c7439ce865862757.jpg)

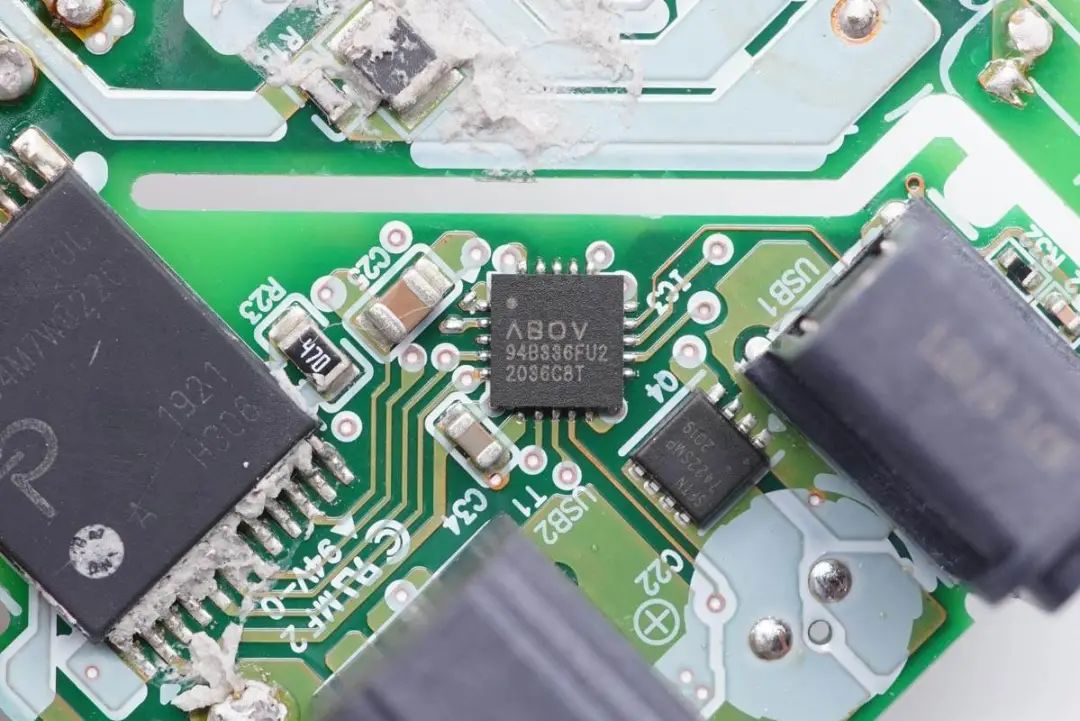

介面設有一顆ABOV現代的微控制器,用於USB-C口的輸出協議識別,並且能夠根據USB-A口的負載情況,控制C口的輸出功率。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/a4cf-31dfcfc10c686b7f64a5e09c0120a4fb.jpg)
介面旁邊是一顆C口輸出的VBUS開關管,互創國際SFTN7422SMP,耐壓30V,NMOS。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/0ba3-370ba73590e50593f70726dda5859d45.jpg)

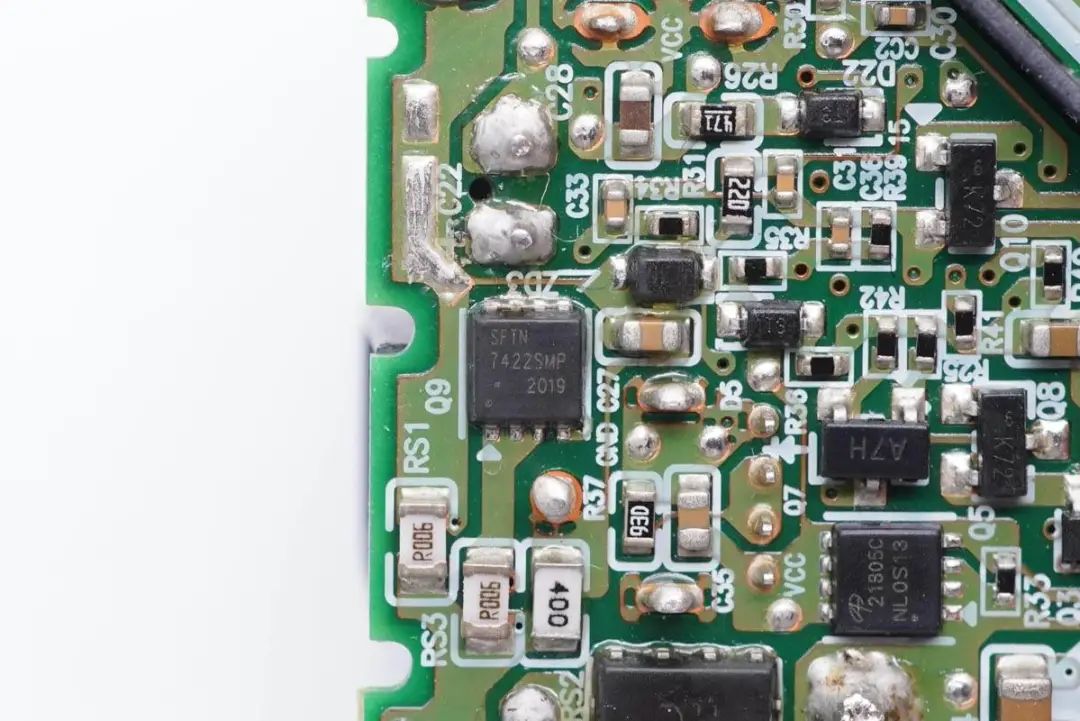

PCB板背面還有兩顆MOS,其中一顆是互創國際SFTN7422SMP。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/90b5-49e40f9665fb2ee0a4cecf406753b0e0.jpg)

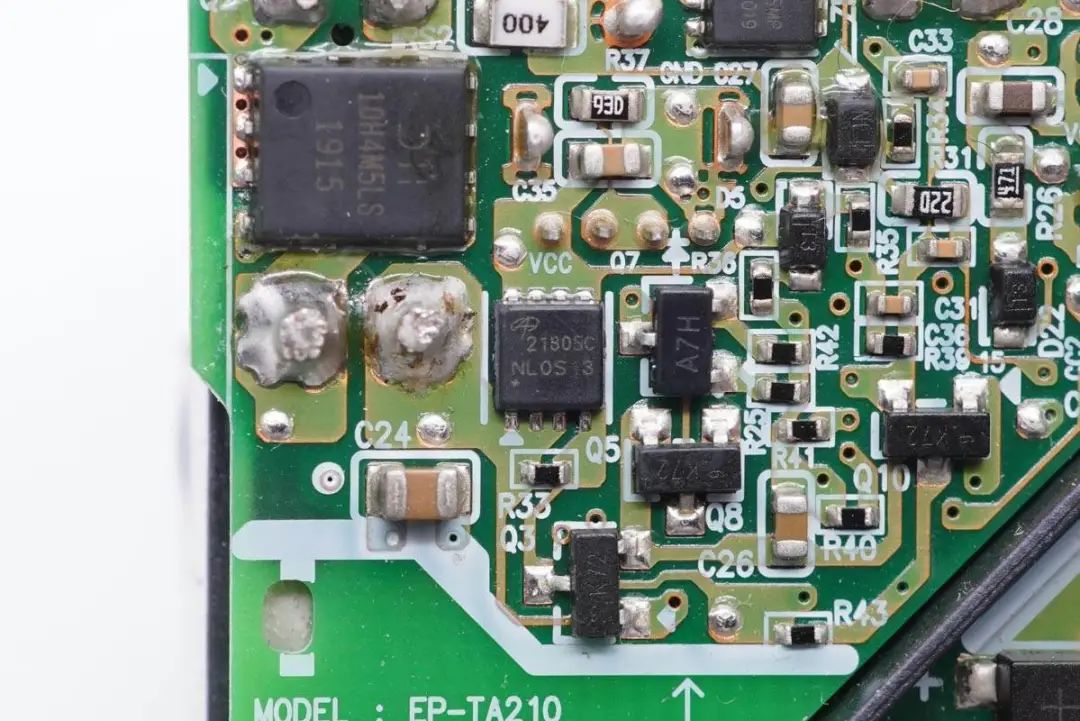

另外一顆MOS管來自AOS萬代。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/13c3-13e510a2359c85481b1e4297bb77f086.jpg)

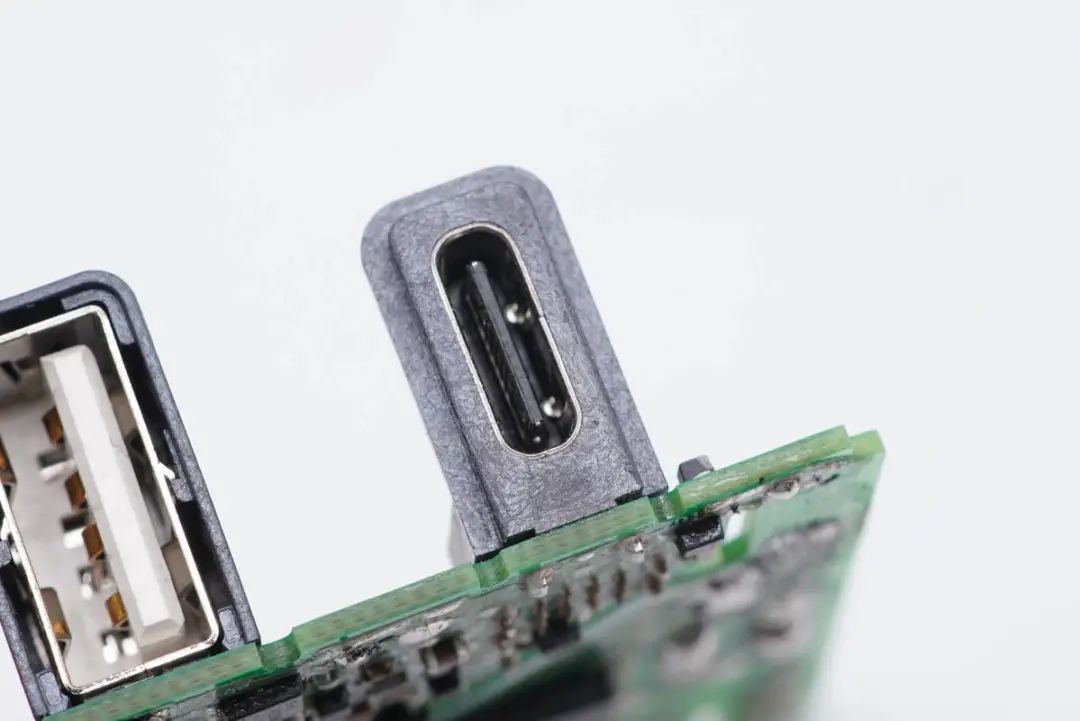

USB-C輸出介面特寫。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/8ffa-d9aff29e8d77ecafc076a7b77322ed6f.jpg)

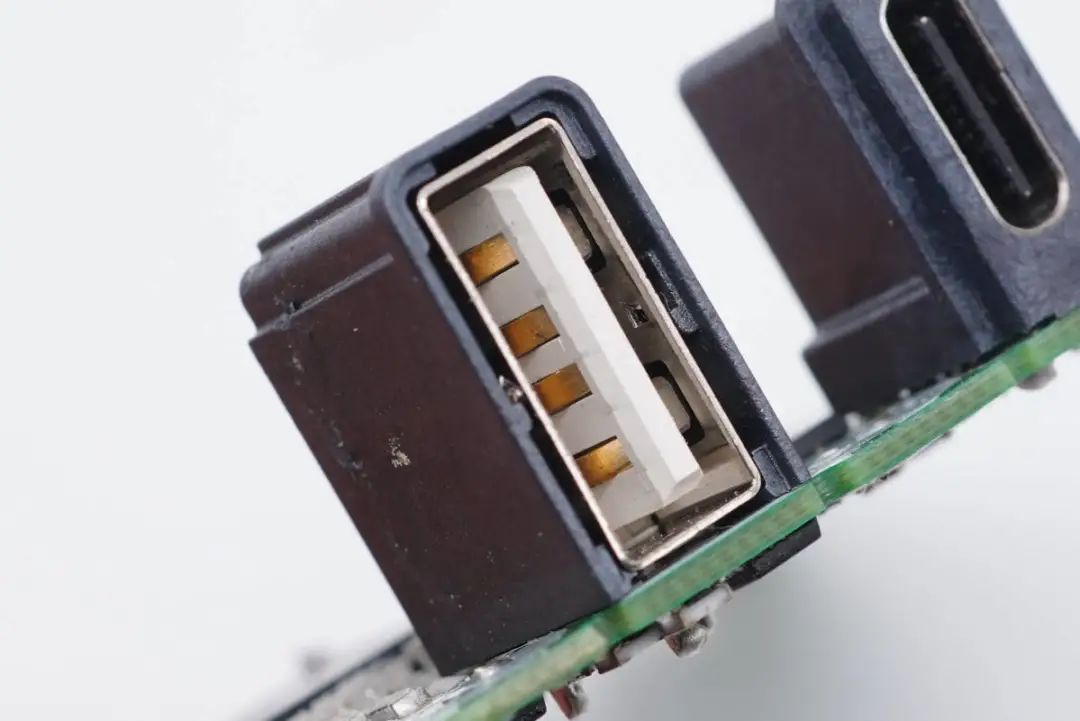

USB-A輸出介面特寫。
![](http://n.sinaimg.cn/sinakd20211107s/201/w1080h721/20211107/780d-c8373e20a9dc6907d7260d4c5d46071d.jpg)
充電器全部拆解完畢。
充電頭網拆解總結
對於三星而言,雖然30W PD快充充電器並不是首次推出,但1A1C介面的配置絕對算得上是一種全新的嘗試。此前三星近幾年隨著手機標配的USB PD充電器包括25W、45W,以及尚未正式釋出的65W等,全部都是單USB-C介面輸出設計,這款30W 1A1C充電器對三星快充配件產品線而言也是一個很好的補充。
充電頭網通過拆解瞭解到,三星這款充電器無論是用料還是做工,都能看到三星原裝配件的特色,緊湊且整潔的內部結構設計、PI定製的高整合電源晶片,以及具有極高辨識度的變壓器等,這與三星原裝配件的風格別無二致。
此前就有報道稱三星就推出了兩款USB PD快充晶片,並且在充電頭網拆解的三星45W、三星65W等產品中均有應用,不過這款30W 1A1C充電器中並未採用三星自家的協議IC,而是選用了ABOV的微控制器。
